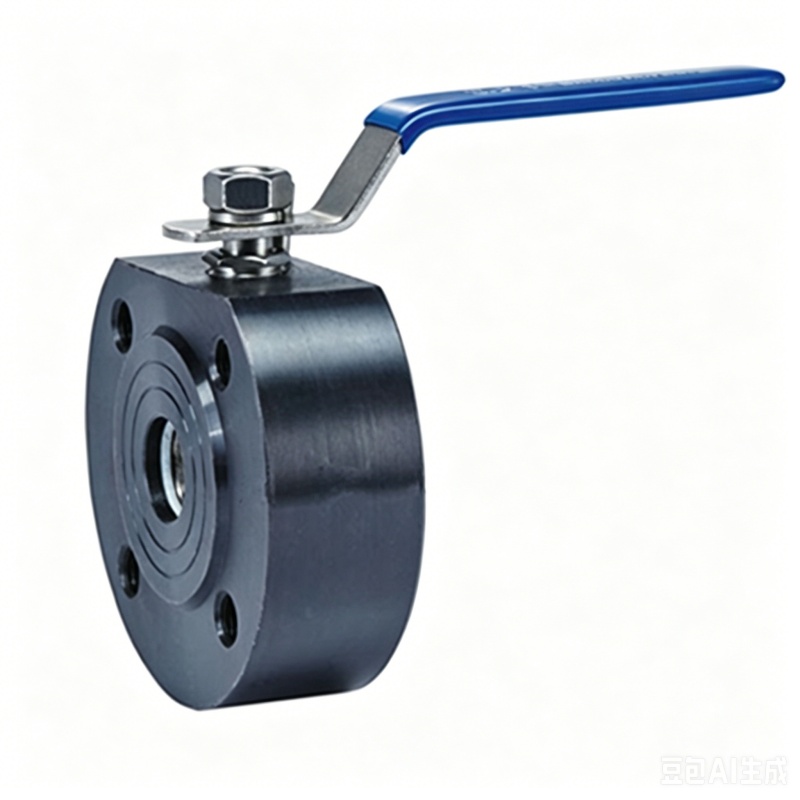

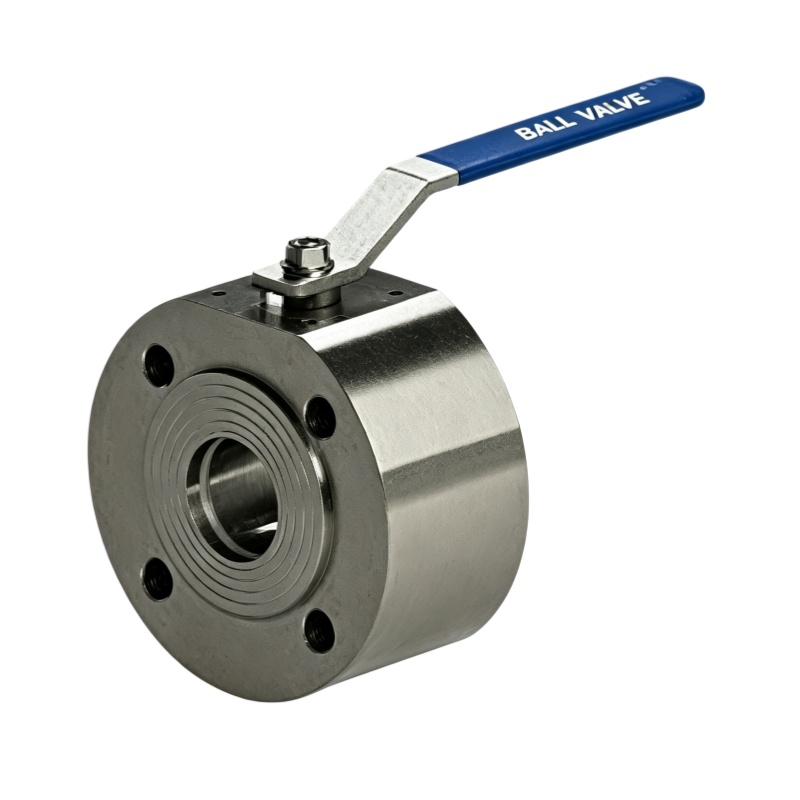

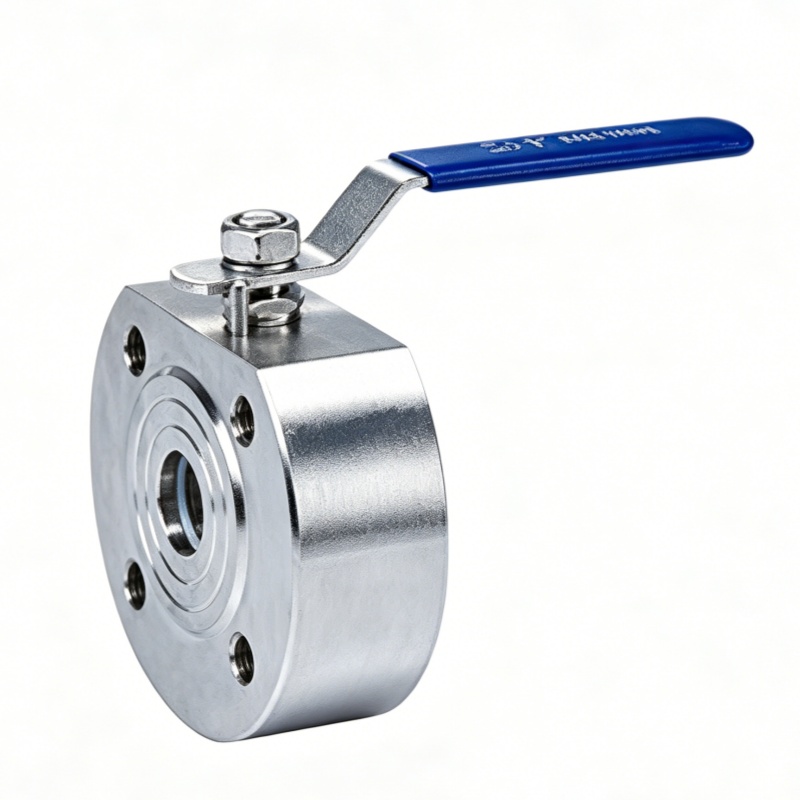

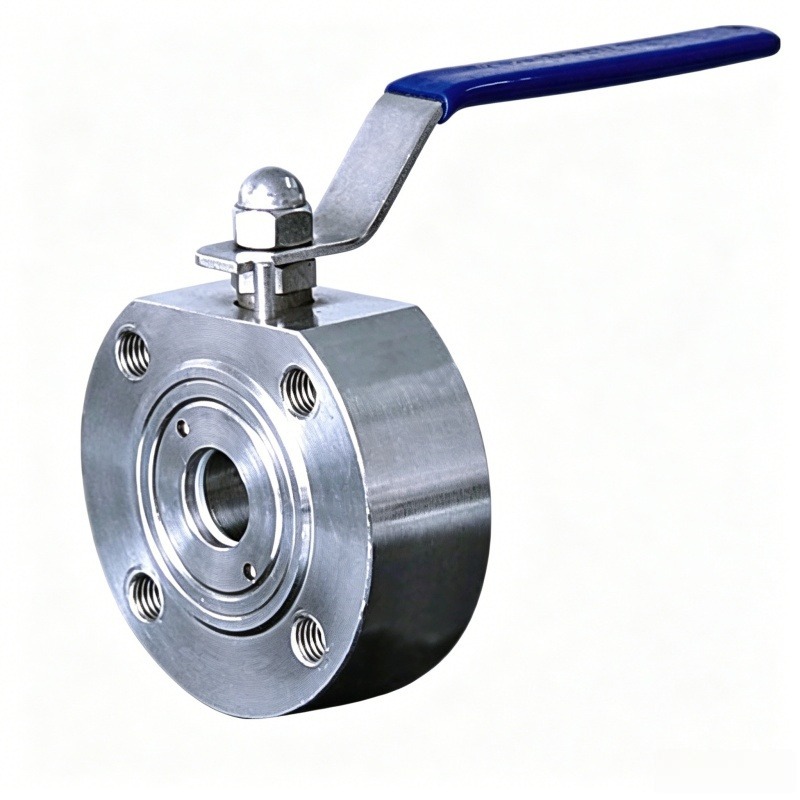

Прочные моноблочные шаровые краны высокого давления JOEPAI специально разработаны для точного регулирования расхода жидкостей и газов. Перфорированный шар внутри клапана вращается, запуская или останавливая поток. Управление может осуществляться вручную с помощью рычага или автоматически с помощью привода. Прочный корпус из нержавеющей стали обеспечивает превосходную устойчивость к коррозии и износу, обеспечивая длительную работу при минимальном обслуживании. Клапан содержит сферический шар с центральным отверстием, вращающийся посредством штока. Когда отверстие расположено параллельно трубопроводу, поток высвобождается; в перпендикулярном положении поток полностью прекращается. Это вращение можно выполнять вручную или с помощью автоматического привода. Конструкция обеспечивает герметичное уплотнение между шаром и седлом, обеспечивая безопасную работу даже при резких изменениях давления.
Основной материал: кованая углеродистая сталь (A105/LF2).
Интегрированный корпус с распылителем
Установите конец зажимного фланца между фланцами ANSI/DIN/JIS.
ПТФЭ/RPTFE/PPL (опционально)
Номинальное давление PN16~PN40
Диапазон температур: от - 29°С до+250°С.
Легкий вес и экономия места
API 598/ЕН 12266-1
Кастомизация: Обеспечить проем, конструкцию ручки или установку привода.
согласно требованиям
JOEPAI Valve - это шаровой кран с фланцевым соединением из кованой стали, изготовленный из 1 шт., как производитель моноблочных шаровых кранов высокого давления со штаб-квартирой в Вэньчжоу, Китай, разработан на заводе клапанов Jingyue, основанном в 2003 году. Имеет сертификаты ISO 9001, CE, и сертификаты KC, наша фабрика сочетает в себе обработку с ЧПУ и 3D-дизайн. (UG/CAD), а также полные испытания под давлением/химические испытания для обеспечения индивидуального инженерные решения по управлению потоками для клиентов в Европе, Южной Корее, Австралия, Юго-Восточная Азия и Ближний Восток. JOEPAI — ваш надежный партнер в проектах промышленных трубопроводов

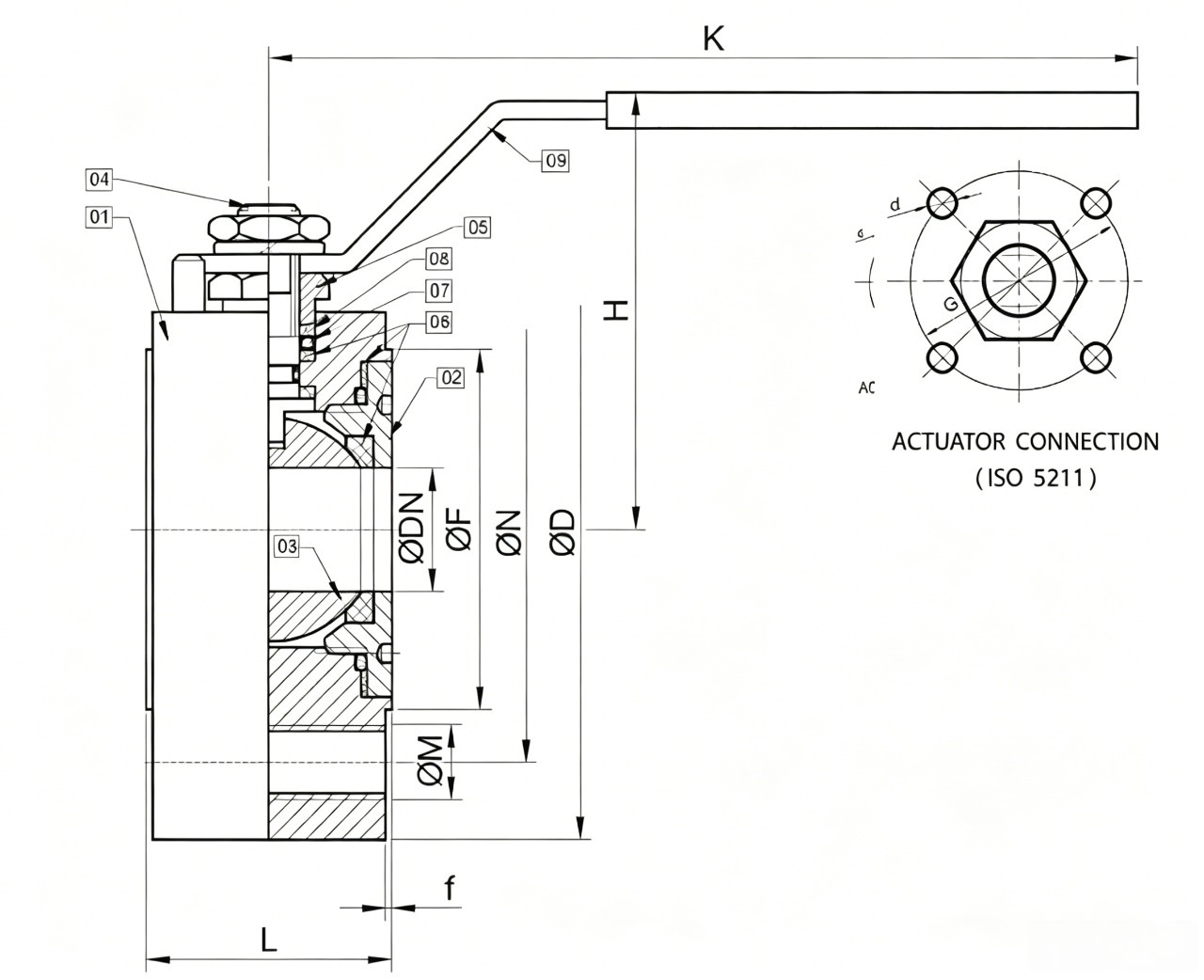

| Нет. | Название детали | Материал |
| 1 | Тело | А105/АНСИ304/АНСИ316 |
| 2 | Кепка | А105/АНСИ304/АНСИ316 |
| 3 | Мяч | АНСИ304/АНСИ316 |
| 4 | Корень | АНСИ304/АНСИ316 |
| 5 | Ограничитель давления | СС304/СС316 |
| 6 | Элементы герметичности | ПТФЭ |
| 7 | уплотнительное кольцо | ВИТОН |
| 8 | Стволовое кольцо | СС304/СС316 |
| 9 | Ручка | СС/СУС304 |
Параметр (спецификация)| РАЗМЕР |
|
|
|
|
|
|
PN16 |
Ру40 |
|
|
|||||
| НПС | DN | L | K | H | ØD |
ØDN |
f | НА |
ØМ |
ИЗ |
НА |
ØМ |
ИЗ |
G | d |
| 1/2" | 15 | 38 | 155 | 80 | 87 | 15 | 2 | 65 | М12х4 |
45 | 65 | М12х4 |
45 | 36 | М5 |
| 3/4" | 20 | 40 | 155 | 90 | 97 | 20 | 2 | 75 | М12х4 |
58 | 75 | М12х4 |
58 | 36 | М5 |
| 1" | 25 | 45 | 175 | 100 | 107 | 25 | 2 | 85 | М12х4 |
68 | 85 | М12х4 |
68 | 42 | М5 |
| 11/4" | 32 | 58 | 175 | 110 | 135 | 32 | 2 | 100 | М16х4 |
78 | 100 | М16х4 |
78 | 42 | М5 |
| 11/2" | 40 | 65 | 240 | 120 | 145 | 40 | 3 | 110 | М16х4 |
88 | 110 | М16х4 |
88 | 50 | М6 |
| 2" | 50 | 82 | 240 | 130 | 165 | 50 | 3 | 125 | М16х4 |
102 | 125 | М16х4 |
102 | 50 | М6 |
| 21/2" | 65 | 103 | 300 | 140 | 177 | 65 | 3 | 145 | М16х4 |
122 | 145 | М16х8 |
122 | 70 | М8 |
| 3" | 80 | 120 | 400 | 150 | 197 | 80 | 3 | 160 | М16х8 |
138 | 160 | М16х8 |
138 | 70 | М8 |
| 4" | 100 | 140 | 400 | 165 | 230 | 100 | 3 | 180 | М16х8 |
162 | 190 | М20х8 |
162 | 102 | М10 |
| 5 дюймов | 125 | 200 | 610 | 240 | 248 | 125 | 3 | 210 | М16х8 |
188 | 220 | М20х8 |
188 | 102 | М10 |
| 6 дюймов | 150 | 235 | 610 | 260 | 298 | 150 | 3 | 240 | М20х8 |
212 | 250 | М22х8 |
218 | 125 | М12 |
| 8 дюймов | 200 | 310 | 850 | 310 | 398 | 200 | 3 | 295 | М20х12 |
268 | 320 | М27х12 |
285 | 125 | М12 |
