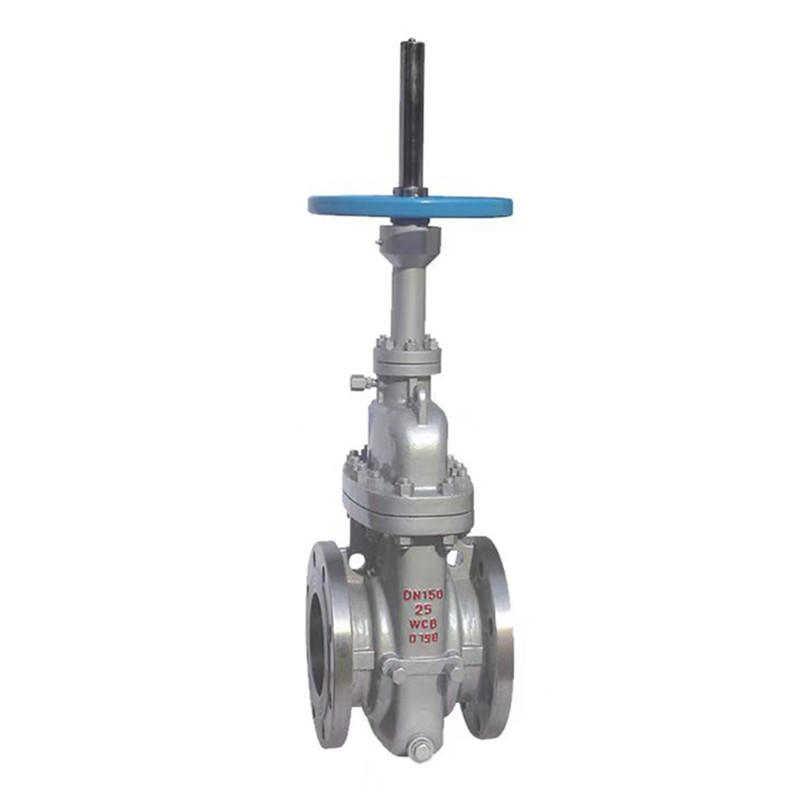

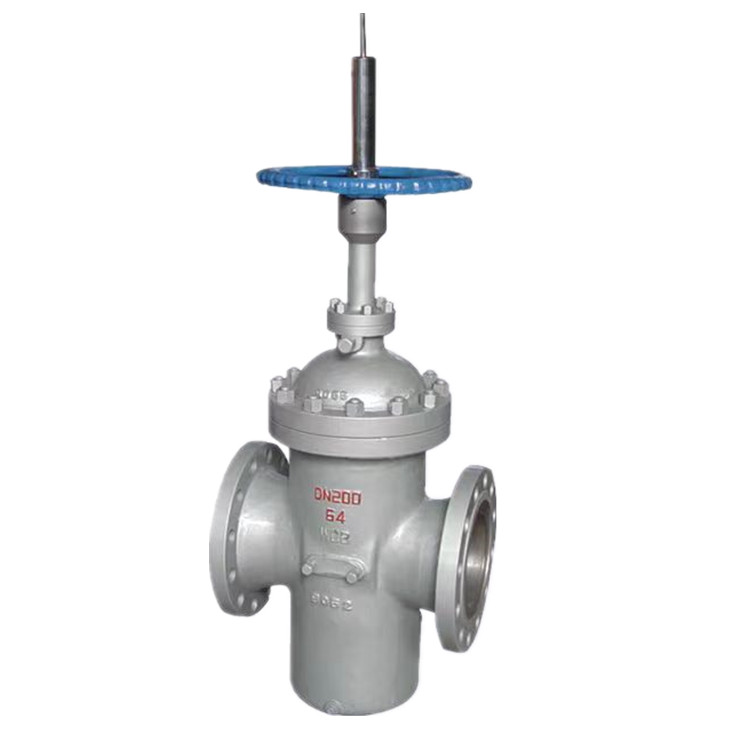

Параллельный двойной диск с плоским затвором углеродистой стали

Высококачественный параллельный двойной диск с плоским затвором с высококачественной стали Joepai принимает уникальную контактную контактную структуру металла, которая надежна в действии и обладает чрезвычайно высокими характеристиками резки. Он широко используется в аварийных отключенных клапанах и вентиляционных клапанах при высоком давлении до чрезвычайно низких температурных условий. Кроме того, сама контактная структура металла имеет огнеупорную функцию.

Спецификация продукта

1. Дизайн Производство в соответствии с API 6D

2. лицо лицом к лицу в соответствии с ASME B16.10

3. Определите размер фланца в соответствии с ASME B16.5

4. Проверка и тестирование в соответствии с API 598

Материал корпуса: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Материал диска: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Материал STEM: 2CR13, 304, 316, 304L, 316L

Материал капота: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Материал сидений: A105, 304, 316, 304L, 316L

Тип соединения: фланцевая/сварка

Номинальный диаметр: DN100-800 NPS2 "-32"

Номинальное давление: 1,0-16,0 МПа 150 фунт-900 фунтов

Применимые условия труда

1. Гидритационная единица

2. Высокотемпературное состояние пара

3. Условие работы горячего масла

4. Зона хранения масляного бака

Особенности продукта

1. Противозагрочные меры в условиях высокой температуры

2 верхнего монтированного дизайна, способный к онлайн -обслуживанию

3 двунаправленные принудительные уплотнения до затягивания для более надежного герметизации

4 может достичь нулевой утечки

5. Низкая сила открытия

Структурные характеристики

Степень клина блок клина параллельного клапана с двойным затвором намного больше, чем угол саморазбития, что позволяет легко открывать и требует меньшей мощности.

Когда параллельный параллельный двойной диск с плоским затвором с углеродной стали полностью открыт, между концом стебля клапана образуется металлическое уплотнение и твердой сплавной сплавной герметичной поверхности крышки клапана. В настоящее время на упаковке нет среднего давления, а упаковка может быть заменена в Интернете.

Внедрение конструкции открытой конструкции поддержки может обеспечить большую принудительную силу предварительного нагрузки, что делает уплотнение более надежным.

Крышка клапана может быть изготовлена ​​в различные конструкции в соответствии с фактическими условиями работы, такими как использование гофрированной трубы, герметизированной, для токсичной среды, с использованием крышки для рассеивания теплового рассеяния для высокой температуры и использование крышки самостоятельного уплотнения клапана для высокого давления, обеспечивая безопасное и надежное использование клапана.

В качестве наполнительного материала выбирается упаковка с низкой утечкой, а в месте упаковки используется конструкция загрузки пружины диска для более надежного долгосрочного уплотнения.

Используя передовую технологию экструзии поверхности, чтобы увеличить твердость поверхности ствола клапана и уменьшить шероховатость, износ упаковки во время обработки клапана и процесса закрытия может быть уменьшен, предотвращая при этом деформацию штока клапана.

Средний фланец закрыт металлической прокладкой, которая имеет хорошие характеристики герметизации и функцию предотвращения огня.

Структура герметизации, состоящая из двух параллельных пластин затвора и устройств затягивания клина, заменяет традиционную конструкцию клапана затвора клина, что облегчает процесс открытия и закрытия клапана.

Внутренние внутренности клапана разработаны исключительно из металла и могут противостоять высокотемпературным средам. Блок клина в форме клина использует большую конструкцию угла клина, которая позволяет легко вытащить его даже в условиях высокой температуры без какого-либо отека или мертвого явления.
