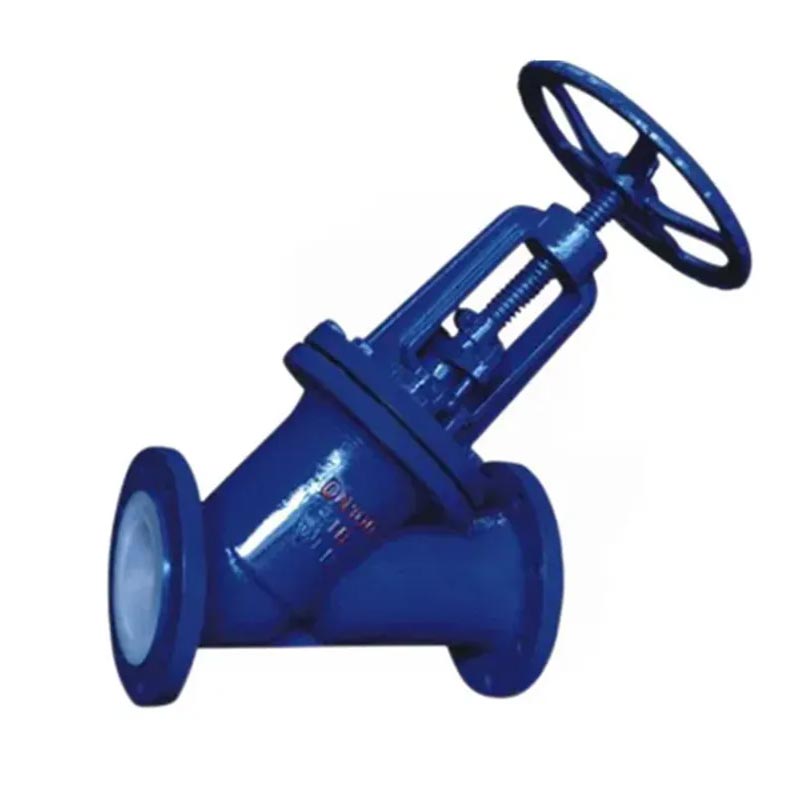

Обладая многолетним инженерным опытом, JOEPAI предлагает высококачественные шаровые клапаны Y-образного типа с тефлоновой футеровкой, которые строго соответствуют международным стандартам. Каждый клапан проходит 100% проверку давления и герметичности перед выходом из завод. Мы обеспечиваем поддержку OEM, короткие сроки поставки и индивидуальное изготовление. конфигурации материалов для конкретных нужд проекта. Проходной клапан с футеровкой представляет собой тип запорного клапана, в котором запирающий элемент (диск) приводится в движение штоком клапана и перемещается вверх и вниз вдоль центральной оси седла клапана. Обычно он используется для подключения или отключения среды в трубопроводах и обычно не используется для регулирования расхода. Базовые конструкции включают: прямой тип J41, угловой тип J44 и наклонный тип J45 (тип Y).
Запорные клапаны с футеровкой отличаются компактной конструкцией, гибкостью в работе, высокой коррозионной стойкостью и коротким ходом. Они широко используются в приложениях с сильной коррозией, таких как химическая промышленность, нефть, фармацевтика, пищевая промышленность, выплавка стали, производство бумаги, гидроэнергетика и защита окружающей среды.
Материалы футеровки: PFA, PTFE, FEP, GXPO и т. д.
Методы работы: ручной, зубчатый (червячный), электрический, пневматический, гидравлический.
В отраслях, где агрессивные химикаты являются нормой, стандартные металлические клапаны быстро подвергаются коррозии и выходят из строя. Проходные клапаны Y-образного сечения с футеровкой из ПТФЭ (политетрафторэтилена) и ПФА (перфторалкокси) разработаны специально для решения этой задачи и представляют собой превосходное решение для контроля потока высококоррозионных, сверхчистых или липких сред.
Стандарт проектирования и производства: GB12235.
Лицевой размер: GB12221
Стандарт размеров фланца: JB/T 79, ANSI B16.5, DIN 2543, JIS B2020.
Подкладочный слой: электроискровое обнаружение
Стандарт испытаний: GB/T 13927, API 598.
Номинальное давление: PN (МПа)
Испытательное давление корпуса: PNX1.5
Испытательное давление уплотнения: PNX1.1
| Тело | |
| Подкладка кузова | Фторопластик |
| Капот | Чугун, углеродистая сталь, нержавеющая сталь |
| Диск | Углеродистая сталь, нержавеющая сталь, полностью покрытая фтором пластик |
| железа | |
| Корень | Углеродистая сталь, нержавеющая сталь, частично покрытая фтором пластик |
| Маховик |
| Стандартное значение (: мм) | Справочное значение | ||||||||
| Ду(мм) | L | D | Д1 | Д2 | f | b | Z-φd | ДЕЛАТЬ | Вт (кг) |
| ПН2,5м | |||||||||
| 15 | 130 | 95 | 65 | 45 | 2 | 16 | 4-f14 | 265 | 4 |
| 20 | 150 | 105 | 75 | 58 | 2 | 18 | 4-f14 | 270 | 5 |
| 25 | 160 | 115 | 85 | 68 | 2 | 18 | 4-f14 | 275 | 6 |
| 32 | 180 | 135 | 100 | 78 | 2 | 18 | 4-f18 | 290 | 9 |
| 40 | 200 | 145 | 110 | 88 | 3 | 18 | 4-f18 | 320 | 11 |
| 50 | 230 | 160 | 125 | 102 | 3 | 20 | 4-f18 | 335 | 14 |
| 65 | 290 | 180 | 145 | 122 | 3 | 22 | 8-f18 | 400 | 21 |
| 80 | 310 | 195 | 160 | 138 | 3 | 24 | 8-f18 | 450 | 30 |
| 100 | 350 | 230 | 190 | 162 | 3 | 24 | 8-ф23 | 495 | 36 |
| 125 | 400 | 270 | 220 | 188 | 3 | 26 | 8-ф26 | 560 | 70 |
| 150 | 480 | 300 | 250 | 218 | 3 | 28 | 8-ф26 | 650 | 80 |
| 200 | 600 | 360 | 310 | 278 | 3 | 30 | 12-ф26 | 750 | |
| 250 | 650 | 425 | 370 | 335 | 3 | 32 | 12-φ30 | 840 | 250 |
| 300 | 700 | 485 | 430 | 395 | 4 | 34 | 16-φ30 | 970 | |
| 350 | 790 | 550 | 490 | 448 | 4 | 38 | 16-ф34 | 500 | |
| Номинальный диаметр | Номинальное давление | Рабочее давление | L | D | Д1 | н-Фд | f | H1 | Н2 | Д0 | Масса |
| 25 | 1,6 1,0 | 1.6 | 160 | 100 | 75 | 4-2 | 2 | 2595 | 280 | 120 | 4.5 |
| 32 | 200 | 120 | 90 | 4-14 | 2 | 140 | 13 | ||||
| 40 | 200 | 130 | 100 | 4-14 | 3 | 320 | 353 | 140 | 9.5 | ||
| 50 | 230 | 140 | 110 | 4-14 | 3 | 342 | 375 | 160 | 16.5 | ||
| 65 | 1.0 | 290 | 160 | 130 | 4-14 | 3 | 180 | ||||
| 80 | 310 | 190 | 150 | 4-18 | 3 | 467 | 520 | 200 | 32 | ||
| 100 | 350 | 210 | 170 | 4-18 | 3 | 532 | 600 | 280 | 45 | ||
| 125 | 400 | 240 | 200 | 8-18 | 3 | 604 | 685 | 280 | 67 | ||
| 150 | 480 | 265 | 225 | 8-18 | 3 | 635 | 728 | 320 | 89 | ||
| 200 | 0.6 | 495 | 320 | 280 | 8-18 | 4 | 735 | 866 | 400 | 145 | |
| 250 | 622 | 375 | 335 | 12-18 | 4 | ||||||
| 300 | 698 | 4 |
